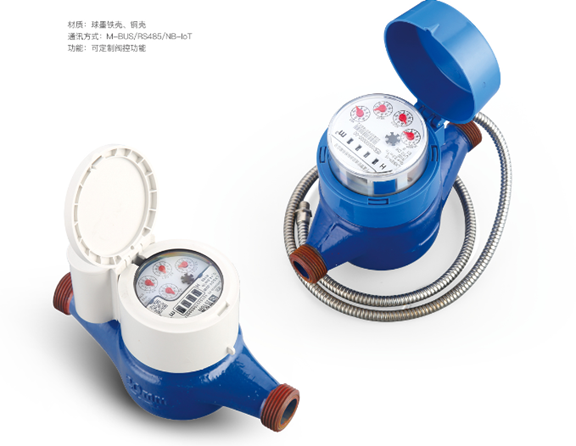

光電直讀無線遠傳水表（NB-IoT）
LXSGY-50~40/LXSGY-15W~25W
水利儀器儀表 - 水表
光電直讀式遠傳水表是一種采用光電編碼技術（直接讀取水表字輪示數）用于計量流經自來水管道的水體積總量的測量儀表。可與數據采集器、集中器、管理軟件組合搭建“水計量智慧管理系統”，實現水計量智慧管理。
適用標準：GB/T778.1-2018 《飲用冷水水表和熱水水表第一部分：計量要求和技術要求》； JJG162-2019飲用冷水水表檢定規程
一、特點：
l 采用組對光電子對射方式，增強了對抗干擾能力；非機械接觸方式，無機械磨損。
l 采用低功耗設計，只有通訊讀數時才需供電，節能環保。
l 特殊編碼方式，無讀數死區，字輪轉動到任何位置都可保持機械讀數與電子讀數相一致。
l 可定制M_Bus/RS485/NB-IoT通訊。
l 通訊協議符合《戶用計量儀表數據傳輸技術條件》CJ/T188-2012。
二、技術參數
公稱口徑 | 準確度等級 | 過載流量Q4 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 |
DN(mm) | m3/h | L/h | |||
DN15 | 2級 | 3.125 | 2.5 | 40 | 25 |
DN20 | 2級 | 5 | 4 | 64 | 40 |
DN25 | 2級 | 7.875 | 6.3 | 100.8 | 63 |
DN32 | 2級 | 12.5 | 10 | 200 | 125 |
DN40 | 2級 | 20 | 16 | 256 | 160 |
工作電源 | M_Bus總線電源36V/RS485總線電源12V/NB-IoT鋰亞電池3.6V | ||||
功 耗 | M_Bus/ RS485非通訊狀態＜60mW，閥控狀態＜400mW | ||||
NB-IoT待機靜態＜60μW；發射＜800mW | |||||
通訊參數 | M_Bus/ RS485波特率: 2400bps 188協議 | ||||
NB-IoT頻率: 824 MHz~894MHz 188協議 | |||||
機電轉換 | 組對光電子對射直讀 | ||||
溫度等級 | T30 | ||||
水 壓 | ＜1 MPa | ||||
壓 損 | ≤0.063 MPa | ||||
電磁環境 | E1 | ||||
安裝環境 | B類，禁止強磁環境 |
△外形尺寸及重量：
外形尺寸圖
公稱口徑 | 長L | 長L1 | 寬B | 高H | 連接螺紋 | |
mm | d | D | ||||
DN15 | 258 | 165 | 90 | 120 | R1/2 | G3/4 |
DN20 | 294 | 195 | 90 | 120 | R3/4 | G1 |
DN25 | 345 | 225 | 90 | 120 | R1 | G1? |
DN32 | 350 | 230 | 90 | 134 | R1 1/4 | G1? |
DN40 | 369 | 245 | 117 | 185 | R1 1/2 | G2 |
