產品概述

　　WPS-B系列微機控制恒壓供水設備系山東聯盛自控科技有限公司有限公司根據國內外供水技術和設備的現狀及發展趨勢，采用最新型微機控制器，結合變頻調速技術，研制開發出的高科技產品，由于它直接取代水塔、高位水箱及傳統的氣壓罐供水裝置，是當前供水行業更新?lián)Q代產品，從而為加壓供水提供了新的途徑，將現代高科技引入了供水領域，是對我國供水技術及設備的革新與改造的創造性貢獻。

二、應用范圍

1．廣泛應用于城鄉各種類型自來水供水系統

2．高層建筑供水、生活用水及消防用水、工業生產工況閉環用水的恒壓控制

3．鍋爐補水泵、熱力供暖循環泵自動控制

4．農田灌溉、噴泉控制

5．空調系統及冷卻循環水控制

6．水廠、泵站及石油化工待業的流量系統二次加壓控制

三、主要特點

高效節能

　　由電機學公式可知，系統電機功耗與電機轉速成立方關系，在壓力不變時，水泵出水量與電機轉速成正比。本設備采用恒壓量工作方式，當用水量減小時，系統保持管網恒壓，通過降低水泵轉數來減少供水量，耗電量按立方特性降低。例如，供水量為額定值的80%，電機能耗為額定值的51.2%[(0.83)]節電量為48.8%,考慮到實際系統節電率較理論值要低一些,但仍很可觀。

減少污染

　　因取消了高位水箱，減少了二次污染。

設備投資省占地面積小

　　本系統與其它供水方式比較，由于主要設備只是控制柜及水泵，省去了如氣壓供水系統中龐大的氣壓罐等裝置，節省了大量的設備占地面積，從而大幅度節省了土建投資，而且就設備本身投資而言，供水量越大，采用變頻恒壓供水設備的價格優勢就越顯著。

實現無間斷供水或自動定時供水

　　該設備可根據用戶的實際工作要求，實現恒壓變量供水、自動定時供水（實時時鐘功能）小流量及低水位停機、消防用水及各種自我檢測、自我保護和報警功能。

設備運行合理、可靠性高、配置靈活

　　WPS-B系列供水設備采用閉環調節控制技術，達到了恒壓供水，避免了由于超壓供水造成的電能浪費。變頻器采用軟起動工作方式，消除了直接起動對電網的沖擊和干擾，降低了電機及電氣元件的故障率。由于系統自身檢測及保護功能完備，使設備使用壽命得以延長。變頻供水系統無二次蓄水，避免了二次污染。該設備可控制1－6臺泵，從而使變頻容量得以降低。

操作維護簡便

　　按鈕操作，數字顯示，非專業人員也可以方便地操作本裝置，專業人員可以本說明書為摜，方便地對設備進行性能測試和簡單維護。

四、系統工作原理

　　WPS-B系列供水設備主要由壓力傳感器、微機控制器、變頻調速器及水泵機組組成。具體工作流程為：壓力傳感器將供水管網內的動態壓力信號轉變成電信號輸入微機控制器，通過對輸入量與設定量的實時比較分析，再輸出經過PI處理的模擬信號至變頻調速器，變頻調速器控制水泵的轉數來調節管網內的實際壓力值趨向于設定壓力值，從而實現閉環控制的恒壓供水。對于多臺泵調速的方式，系統通過計算判定目前是否已達到設定壓力，決定是否增加（投入）或減少（撤出）水泵。即：當一臺水泵工作頻率達到最高頻率時，若管網水壓仍達不到預設水壓，則將此臺泵切換到工頻運行，變頻器將自動啟動第二臺水泵，控制其變頻運行。此后，如壓力仍然達不到要求，則將該泵又切換至工頻，變頻器軟起動第三臺泵，往復工作，直至滿足設定壓力要求為止（最多可控制六臺水泵）。反之，若管網水壓大于預設水壓，控制器控制變頻器頻率降低，使變頻泵轉速降低，當頻率低于下限時自動切掉一臺工頻吵鬧或此變頻泵，始終使管網水壓保持恒定。其工作原理見下圖（以三臺泵為例）

進入消防運行時，按下消防按扭，所有水泵逐臺切入工頻運行保證消防用水壓力，用戶可在適當?shù)胤酵饧酉腊磁ぃ员ＷC迅速切入工頻狀態。

1-微機主控柜   2-壓力傳感器   3-水位傳感器   4-水泵機組

5-浮球閥   6-調節水箱  7-計量表   8-閘閥  9-逆止閥

五、性能參數使用條件

微機控制器說明

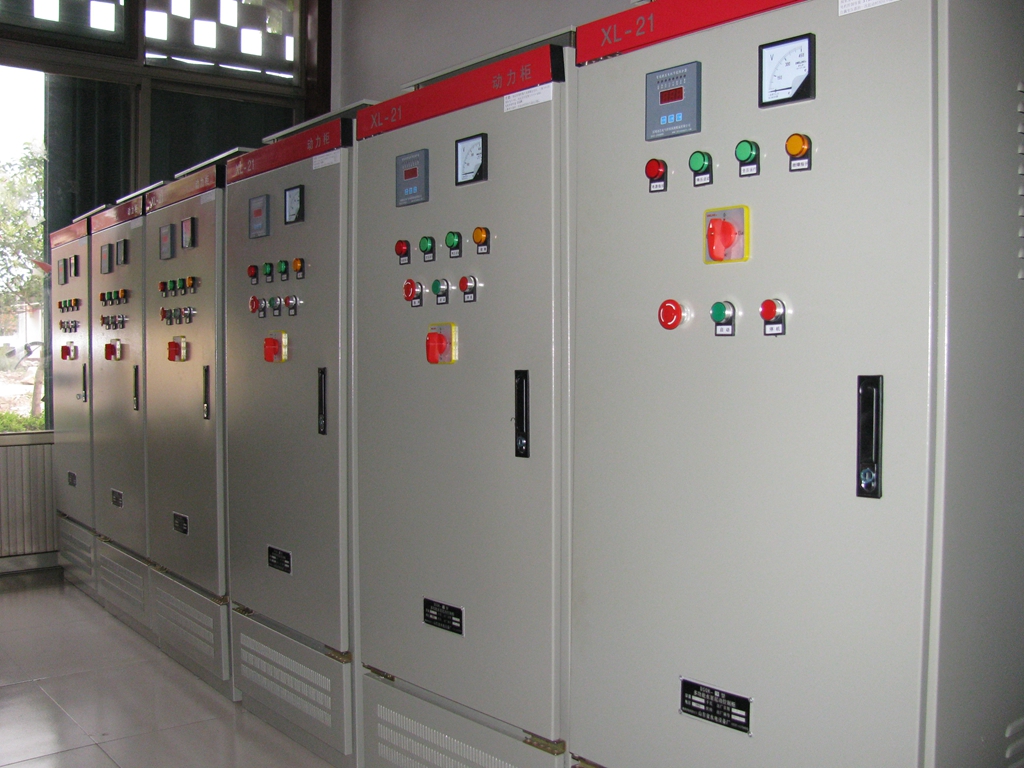

  WPS-B系列恒壓供水微機控制器系我公司在完善與改進原A系列產品的基礎上，應廣大用戶的要求最新推出的泛用型高級微機給補水控制器，該控制器采用高品質原件，材料融合最新的微電腦控制技術研制而成。該控制器具有功能強大、配置靈活、使用方便、調試簡單、可靠性高等諸多特點，其與變頻調速器和可靠的傳感器件可組成生活、生活與消防公用等供水系統。

 安裝調試與維護

      水泵安裝機組的安裝請按水泵說明書執行，為了防止管路震動和水錘現象發生，請在泵體與泵座之間加橡塑減震墊圈，壓力傳感器與控制柜的安裝距離不應大于10m。進出穿線管和動力線應在土建過程中預埋好，出水管路及入水管路安裝完畢后應進行水壓試驗，控制柜的安裝需按地腳尺寸（如下表），擰緊螺絲，注意水平度以及穩定性。

聯機、調試、啟動

　　確認各接線正確無誤后，合上柜內空氣開關，電源指示燈亮（紅色），變頻器顯示為“00.0”，再按下啟動鍵，柜內繼電器吸合，設定壓力，實際壓力均有顯示，控制方式選為自動工作狀態。大約40秒后1#泵開始起動，面板上1#泵燈亮，變頻器頻率逐漸加大，實際壓力數值增加，最終達到設定壓力數，對于多泵軟起的控制方式，當1#泵變頻啟動到50HZ時，則該泵將自動切換至工頻運行，變頻器自動啟動2＃泵，以此類推。

換泵、定時

　　WPS-B系列給水設備可根據用戶的要求設定換泵方式及時間，可采用內外部定時器控制定時起、停，以滿足用戶的供水要求，具體應用可在調試時設定。

異常現象與處理

　　給水設備出現異常時，該設備則自動停機，并且發出聲光報警，具體顯示內容見控制器報警說明，詳細情況見控制器說明書。

　　其他原因造成給水設備停機無法正常工作時，請馬上與我公司取得聯系。

　0537-4911866
