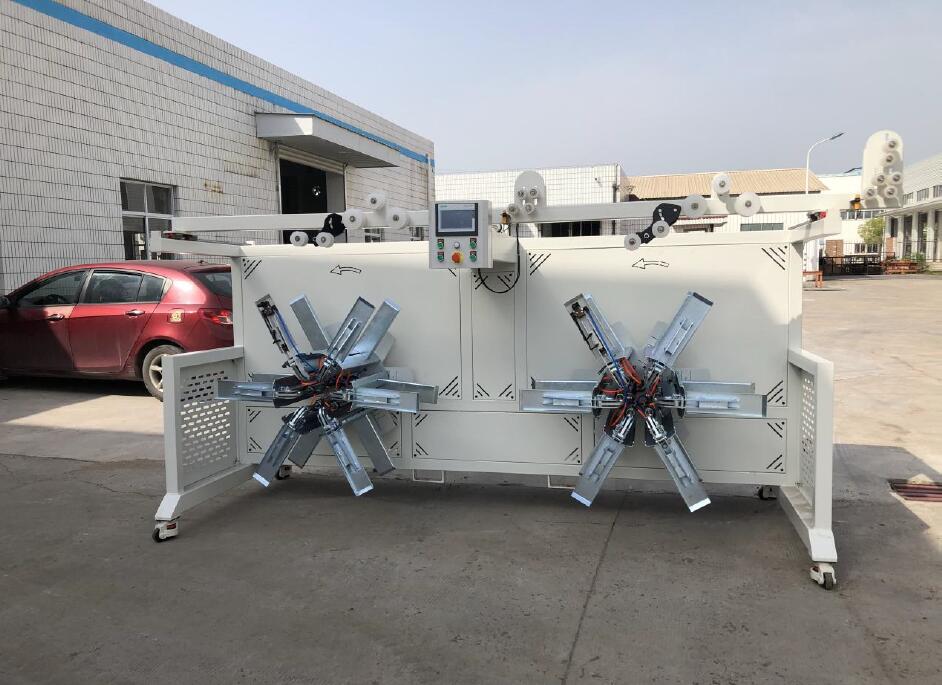

伺服雙工位收卷機
—
節水灌溉 - 其他
本機適用于將前道牽引出來的 PE,PPR,鋁塑 復合管,交聯復合管及片板等塑料收卷包裝， 自動收卷，自動排線，氣動張開或收攏，整 體結構緊湊，自動化程度高，外型美觀，操 作方便。 機架，封板，收卷盤均采用烤漆噴塑方式處 理收卷翻板采用鍍鋅處理，收卷內徑及寬度均 有激光刻度 本機全伺服控制，不需要感應張力，自動匹 配生產線擠出線速度，收卷完成帶自動剎車 打包功能，可以直接先換卷在打包，收卷完 成配壓緊輪防止收卷完成的管材散開。
基本配置： 16-40 伺服雙工位
機器安裝后外型尺寸：3700*1600*1700 mm（一面式雙工位， 人面對機器右邊上管，左邊收卷）
電動機：2.3KW 伺服電機 2 臺
減速機：RV-75 1：30 2 臺 傳動件：6 分單排 2 套
主軸件：80 圓鋼（加強調制）2 根
排線系統：滾珠絲桿套件+0.75KW 伺服電機 1 臺
收卷桿：2 盤/每盤 6 套（獨立氣缸對接）收卷翻板帶自動鎖 緊機械功能及氣動夾管裝置
收卷規格:16-40(滿足 20 管材最多 800 米標準）收卷最大內徑：800MM（可調） 收卷最小內徑：400MM（可調） 最大收卷線速度：40 米/分鐘 收卷寬度：200—500（可調） 收卷高度：0—350
電器部件：施耐德 卸料方式：氣動＋機械原理
驅動控制：西門子 PLC 控制系統及感應模塊
氣缸及氣動元件：亞德客
20-63 伺服雙工位 機器安裝后外型尺寸：4000*2250*2200 mm 機器結構為兩面 式 即：機器左右各一個收卷盤（兩臺電機單獨驅動兩個卷 盤）收卷機主軸中心高離地：1200MM
電動機：2.3KW 伺服電機 2 臺 減速機：K77 1:45.16 2 臺（硬齒面） 傳動件：6 分單排 2 套 主軸件：80 圓鋼（加強調制）2 根 排線系統：750W 伺服電機 （匯川） 2 臺+K37 1：5.16 2 臺（硬齒面） 收卷桿：2 盤/每盤 6 套（獨立氣缸對接）收卷翻板帶自動鎖 緊機械功能及氣動夾管裝置收卷規格:20-63(收卷內徑 1200 時滿足 63 管材 200 米/卷） 收卷最大內徑：1400MM（可調） 收卷最小內徑：500MM（可調） 最大收卷線速度：35 米/分鐘 收卷寬度：200—500（可調） 收卷高度：400MM 電器部件：施耐德 卸料方式：氣動＋機械原理 驅動控制：西門子 PLC 控制系統及感應模塊 氣缸及氣動元件：亞德客
