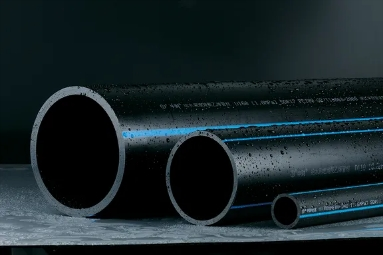

亨財牌給水用聚乙烯（PE）管材
—
管材及管道 - 給水管
產品簡介：PE是一種結晶度高、非極性的熱塑性樹脂。具有許多優良特性，給水管是其最大的應用市場之一，PE管由于其強度高、耐高溫、抗腐蝕、鏈接可靠、衛生無毒等特點，被廣泛適用于給水管制造領域是替代傳統鋼鐵給水管、水泥混泥土管的理想管材。
產品名稱：亨財牌給水用聚乙烯（PE）管材
衛生許可批件號：云衛涉水字( 2014 )第0055號
執行標準：《中華人民共和國國家標準》（GB／T13663.2－2018）《給水用聚乙烯（PE）管道系統第2部分：管材》
應用領域：適用于水溫不超過40℃一般用途的壓力輸水，以及飲用水的輸送，如：城市自來水管網系統、城鄉飲用水管道系統、農林灌溉用水等。
工程案例：
曲靖市陸良縣大石橋片區高標準農田建設項目
麗江市古城區七河鄉農村飲用水改造項目
曲靖市沾益區第二批中央財政專項扶貧資金農村飲用水安全鞏固提升項目
保山市龍陵縣勐糯鎮飲水改造項目
文山市18年硯山維摩灌溉工程
主要技術參數：
表1 PE100級聚乙烯管材公稱壓力和規格尺寸
公稱外徑 dn,mm | 公稱壁厚en,mm | |||||
標準尺寸比 | ||||||
SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | SDR9 | |
公稱壓力,MPa | ||||||
0.6 | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | |
32 | - | - | - | - | 3.0 | 3.6 |
40 | - | - | - | - | 3.7 | 4.5 |
50 | - | - | - | - | 4.6 | 5.6 |
63 | - | - | - | 4.7 | 5.8 | 7.1 |
75 | - | - | 4.5 | 5.6 | 6.8 | 8.4 |
90 | - | 4.3 | 5.4 | 6.7 | 8.2 | 10.1 |
110 | 4.2 | 5.3 | 6.6 | 8.1 | 10.0 | 12.3 |
125 | 4.8 | 6.0 | 7.4 | 9.2 | 11.4 | 14.0 |
140 | 5.4 | 6.7 | 8.3 | 10.3 | 12.7 | 15.7 |
160 | 6.2 | 7.7 | 9.5 | 11.8 | 14.6 | 17.9 |
180 | 6.9 | 8.6 | 10.7 | 13.3 | 16.4 | 20.1 |
200 | 7.7 | 9.6 | 11.9 | 14.7 | 18.2 | 22.4 |
225 | 8.6 | 10.8 | 13.4 | 16.6 | 20.5 | 25.2 |
250 | 9.6 | 11.9 | 14.8 | 18.4 | 22.7 | 27.9 |
280 | 10.7 | 13.4 | 16.6 | 20.6 | 25.4 | 31.3 |
315 | 12.1 | 15.0 | 18.7 | 23.2 | 28.6 | 35.2 |
355 | 13.6 | 16.9 | 21.1 | 26.1 | 32.2 | 39.7 |
400 | 15.3 | 19.1 | 23.7 | 29.4 | 36.3 | 44.7 |
1.1 顏色
市政飲用水管材的顏色為藍色或黑色，黑色管上應有共擠出藍色色條。色條沿管材縱向至少有三條。其他用途水管可以為藍色和黑色。暴露在陽光下的敷設管道（如地上管道）必須是黑色。
1.2外觀
管材的內外表面應清潔、光滑，不允許有氣泡、明顯的劃傷、凹陷、雜質、顏色不均等缺陷。管端頭應切割平整，并與管軸線垂直。
1.3管材尺寸
1.3.1管材長度
1.3.1.1直管長度一般為6m、9m、12m，也可由供需雙方商定。長度的極限偏差為長度的+0.4%，-0.2%。
1.3.1.2盤管盤架直徑應不小于管材外徑的18倍。盤管展開長度由供需雙方商定。
1.3.2平均外徑
管材的平均外徑，應符合表2規定。對于精公差的管材采用等級B，標準公差管材采用等級A。采用等級B或等級A由供需雙方商定。無明確要求時，應視為采用等級A。
表2 平均外徑
公稱外徑 | 最小平均外徑 | 最大平均外徑 | |
等級A | 等級B | ||
16 | 16.0 | 16.3 | 16.3 |
20 | 20.0 | 20.3 | 20.3 |
25 | 25.0 | 25.3 | 25.3 |
32 | 32.0 | 32.3 | 32.3 |
40 | 40.0 | 40.0 | 40.3 |
50 | 50.0 | 50.5 | 50.3 |
63 | 63.0 | 63.6 | 63.4 |
75 | 75.0 | 75.7 | 75.5 |
90 | 90.0 | 90.9 | 90.6 |
110 | 110.0 | 111.0 | 110.7 |
125 | 125.0 | 126.2 | 125.8 |
140 | 140.0 | 141.3 | 140.9 |
160 | 160.0 | 161.5 | 161.0 |
180 | 180.0 | 181.7 | 181.1 |
200 | 200.0 | 201.8 | 201.2 |
225 | 225.0 | 227.1 | 226.4 |
250 | 250.0 | 252.3 | 251.5 |
280 | 280.0 | 282.6 | 281.7 |
315 | 315.0 | 317.9 | 316.9 |
355 | 355.0 | 358.2 | 357.2 |
400 | 400.0 | 403.6 | 402.4 |
450 | 450.0 | 454.1 | 452.7 |
1.3.3 壁厚及偏差
管材的最小壁厚 ey,min等儀公稱壁厚en。管材任一點的壁厚公差應符合表 3 的規定。
表3任一點的壁厚公差
最小壁厚 | 公差 | 最小壁厚 | 公差 | 最小壁厚 | 公差 | |||
> | ≤ | > | ≤ | > | ≤ | |||
25.0 | 25.5 | 5.0 | 45.0 | 45.5 | 9.0 | |||
25.5 | 26.0 | 5.1 | 45.5 | 46.0 | 9.1 | |||
2.0 | 3.0 | 0.5 | 26.0 | 26.5 | 5.2 | 46.0 | 46.5 | 9.2 |
3.0 | 4.0 | 0.6 | 26.5 | 27.0 | 5.3 | 46.5 | 47.0 | 9.3 |
4.0 | 4.6 | 0.7 | 27.0 | 27.5 | 5.4 | 47.0 | 47.5 | 9.4 |
4.6 | 5.3 | 0.8 | 27.5 | 28.0 | 5.5 | 47.5 | 48.0 | 9.5 |
5.3 | 6.0 | 0.9 | 28.0 | 28.5 | 5.6 | 48.0 | 48.5 | 9.6 |
6.0 | 6.6 | 1.0 | 28.5 | 29.0 | 5.7 | 48.5 | 49.0 | 9.7 |
6.6 | 7.3 | 1.1 | 29.0 | 29.5 | 5.8 | 49.0 | 49.5 | 9.8 |
7.3 | 8.0 | 1.2 | 29.5 | 30.0 | 5.9 | 49.5 | 50.0 | 9.9 |
8.0 | 8.6 | 1.3 | 30.0 | 30.5 | 6.0 | 50.0 | 50.5 | 10.0 |
8.6 | 9.3 | 1.4 | 30.5 | 31.0 | 6.1 | 50.5 | 51.0 | 10.1 |
9.3 | 10.0 | 1.5 | 31.0 | 31.5 | 6.2 | 51.0 | 51.5 | 10.2 |
10.0 | 10.6 | 1.6 | 31.5 | 32.0 | 6.3 | 51.5 | 52.0 | 10.3 |
10.6 | 11.3 | 1.7 | 32.0 | 32.5 | 6.4 | 52.0 | 52.5 | 10.4 |
11.3 | 12.0 | 1.8 | 32.5 | 33.0 | 6.5 | 52.5 | 53.0 | 10.5 |
12.0 | 12.6 | 1.9 | 33.0 | 33.5 | 6.6 | 53.0 | 53.5 | 10.6 |
12.6 | 13.3 | 2.0 | 33.5 | 34.0 | 6.7 | 53.5 | 54.0 | 10.7 |
13.3 | 14.0 | 2.1 | 34.0 | 34.5 | 6.8 | 54.0 | 54.5 | 10.8 |
14.0 | 14.6 | 2.2 | 34.5 | 35.0 | 6.9 | 54.5 | 55.0 | 10.9 |
14.6 | 15.3 | 2.3 | 35.0 | 35.5 | 7.0 | 55.0 | 55.5 | 11.0 |
15.3 | 16.0 | 2.4 | 35.5 | 36.0 | 7.1 | 55.5 | 56.0 | 11.1 |
16.0 | 16.5 | 3.2 | 36.0 | 36.5 | 7.2 | 56.0 | 56.5 | 11.2 |
16.5 | 17.0 | 3.3 | 36.5 | 37.0 | 7.3 | 56.5 | 57.0 | 11.3 |
17.0 | 17.5 | 3.4 | 37.0 | 37.5 | 7.4 | 57.0 | 57.5 | 11.4 |
17.5 | 18.0 | 3.5 | 37.5 | 38.0 | 7.5 | 57.5 | 58.0 | 11.5 |
18.0 | 18.5 | 3.6 | 38.0 | 38.5 | 7.6 | 58.0 | 58.5 | 11.6 |
18.5 | 19.0 | 3.7 | 38.5 | 39.0 | 7.7 | 58.5 | 59.0 | 11.7 |
19.0 | 19.5 | 3.8 | 39.0 | 39.5 | 7.8 | 59.0 | 59.5 | 11.8 |
19.5 | 20.0 | 3.9 | 39.5 | 40.0 | 7.9 | 59.5 | 60.0 | 11.9 |
20.0 | 20.5 | 4.0 | 40.0 | 40.5 | 8.0 | 60.0 | 60.5 | 12.0 |
20.5 | 21.0 | 4.1 | 40.5 | 41.0 | 8.1 | 60.5 | 61.0 | 12.1 |
21.0 | 21.5 | 4.2 | 41.0 | 41.5 | 8.2 | 61.0 | 61.5 | 12.2 |
21.5 | 22.0 | 4.3 | 41.5 | 42.0 | 8.3 | |||
22.0 | 22.5 | 4.4 | 42.0 | 42.5 | 8.4 | |||
22.5 | 23.0 | 4.5 | 42.5 | 43.0 | 8.5 | |||
23.0 | 23.5 | 4.6 | 43.0 | 43.5 | 8.6 | |||
23.5 | 24.0 | 4.7 | 43.5 | 44.0 | 8.7 | |||
24.0 | 24.5 | 4.8 | 44.0 | 44.5 | 8.8 | |||
24.5 | 25.0 | 4.9 | 44.5 | 45.0 | 8.9 |
1.4靜液壓強度
管材的靜液壓強度應符合表4要求。
表4 管材的靜液壓強度
序號 | 項目 | 環向應力 | 要求 | ||
PE63 | PE80 | PE100 | |||
1 | 20℃靜液壓強度（） | 8.0 | 9.0 | 12.4 | 不破裂，不滲漏 |
2 | 80℃靜液壓強度（） | 3.5 | 4.6 | 5.5 | 不破裂，不滲漏 |
3 | 80℃靜液壓強度（） | 3.2 | 4.0 | 5.0 | 不破裂，不滲漏 |
80°C靜液壓強度（165h）試驗只考慮脆性破壞。如果在要求的時間（165h）內發生韌性破壞，則按表5選擇較低的破壞應力和相應的最小破壞時間重新試驗。
表5 80℃時靜液壓強度（165h）再實驗要求
PE63 | PE80 | PE100 | |||
應力 | 最小破壞時間 | 應力 | 最小破壞時間 | 應力 | 最小破壞時間 |
3.4 | 285 | 4.5 | 219 | 5.4 | 233 |
3.3 | 538 | 4.4 | 283 | 5.3 | 332 |
3.2 | 1000 | 4.3 | 394 | 5.2 | 476 |
4.2 | 533 | 5.1 | 688 | ||
4.1 | 727 | 5.0 | 1000 | ||
4.0 | 1000 |
1.5物理性能
管材的物理性能能應符合表6要求。當在混配料中加入回用料擠管時，對管材測定的熔體流動速率（MFR）（5kg,190℃）與對混配料測定值之差，不應超過25%。
表6 管材物理性能要求
序號 | 項目 | 要求 | |
1 | 短裂伸長率，% | ≥350 | |
2 | 縱向回縮率（110℃），% | ≤3 | |
3 | 氧化誘導時間（220℃）， | ≥20 | |
4 | 耐厚性 （管材累計接受≥老化能量后） | 80℃靜液壓強度（），實驗條件同10 | 不破裂，不滲漏 |
短裂伸長率，% | ≥350 | ||
氧化誘導時間（200℃）， | ≥10 | ||
1）僅適用于藍色管材。 |
1.6衛生性能
用于飲用水輸配的管材衛生性能應符合GB/T 17219的規定。
