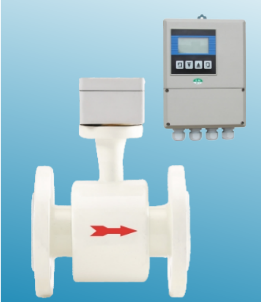

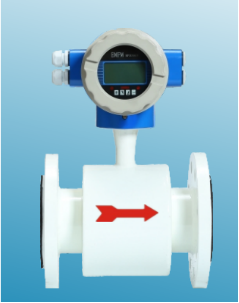

電磁流量計
—
水利儀器儀表 - 流體控制儀表
(1)工作原理
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管為內襯絕緣材料的非導磁合金短管。兩 只電極沿管徑方向穿通管壁固定在測量管內。電極探頭與襯里內表面齊平。勵磁線圈由雙向波脈沖勵磁時，將 在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量 管。將切割磁力線感應出電動勢E。電動勢E與磁通量密度B成正比，測量管內徑d與平均流速v的乘積。電動勢 E(即流量信號)經電極檢出并通過電纜送至放大器進入處理后，可顯示流體流量，并能輸出脈沖，模擬電流 等信號，用于流量的控制和調節。
E=KBdv
式中：E …………………………………… 為電極間的信號電壓(v)
k ………………………………… 儀表常數
B …………………………………… 磁通密度(T)
d …………………………………… 測量管內徑(m)
V …………………………………… 平均流速(m/s)
(2)性能特征及參數指標
1、公稱通徑系列DN(mm)
管道式四氟襯里：
10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600
管道式橡膠襯里：
40，50，65，80，100，125，150，200，300，350，400，500，600，800，1000，1200，1400，1600，1800，2000
注：特殊規格可以定制
2、流動方向
正，反，凈流量，
量程比：1：50
重復性：測量值的±0.1%
3、精度等級：管道式：0.5級，1.0級
插入式：1.0級，1.5級
4、被測介質溫度：
普通橡膠襯里： -20~+60℃
高溫橡膠襯里： -20~+90℃
聚四氟乙烯襯里： -30~+100℃
高溫型乙烯襯里： -30~+180℃
5、額定工作壓力：
管道式： DN10~DN65，≤2.5MPa；Dn80~DN150，≤1.6MPa；DN200~DN2000，≤1.0MPa
注：特別規格可以定制
6、流量測量范圍：流量測量范圍對應流速度范圍是0.25m/s~12m/s
7、電導率范圍：被測流體電導率≥5μs/cm (一體式)以水為成份的介質，其導電率在200-800μs/cm 范圍內，均可選用電磁流量
8、輸出電流及負載電阻：4~20mA 全隔離負載電阻<750Ω；
脈沖頻率0-5KHz 光電隔離OCT外接電源≤35V，導通時集電極最大電流為25mA
9、電極材料：含鉬不銹鋼、鈦 (Ti)、鉭 (Ta)、哈氏合金 (HC)、鉑 (Pt)或其他特殊電極材料
10、防護等級：潛水型：IP68，其他型 IP65
11、供電電源：85~265VAC，45~63HZ；18~28VDC
12、直管段長度：管道式：上游≥5D，下游≥2D
13、連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸符合GB9113.1-2000或HG/T20592-2009標準要求
14、防爆標志： EdIICT4
15、環境溫度：-30℃~+80℃
16、相對溫度：5%~95%
17、消耗總功率：小于20W
