TY910系列網關型水利遙測終端機
—
水利儀器儀表 - 水文監測
TY910系列RTU 是一款集水文水資源、視頻數據采集和邏輯控制功能于一體的工業級網關型遙測終端機，采用大容量存儲和高級路由等新型設計方式，通信網絡可采用4G無線網絡或本地寬帶網絡將數據傳輸至中心平臺。廣泛應用于水文、水資源、智慧排水、智慧供水、地災監測、智慧農業等綜合測控領域。

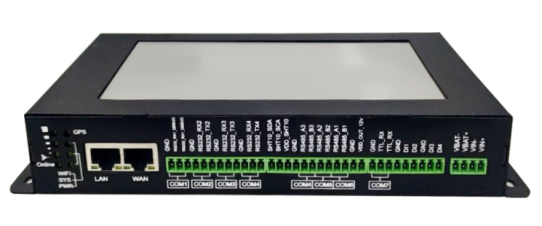

可選配帶屏版本，產品樣圖：
遵循標準：
l 支持國家《水文監測數據通信規約》（ASCII和HEX全項）、《水資源監測數據傳輸規約》和其他省市特殊規約、SL180-2015水文自動測報系統設備遙測終端機
產品接口特點：
①備豐富齊全的通信接口，支持WAN/LAN、ADSL、4G、WIFI(可選)、GPS（可選）等滿足不同環境下對遠程通信的需求。
②配備豐富的行業應用接口，支持4個RS232接口（其中1路做DEBUG）、3個RS485接口（其中1路和RS232復用）、1個I2C接口、1個TTL電平串口、4路開關量輸入接口、 8
路模擬量輸入接口（12位AD、支持4-20mA電流或0-5V電壓信號）、4路繼電器輸出、5路電源輸出（外設供電）等可兼容采集多種工業傳感器采集需求。
③配備了USB、TF卡接口、TFT顯示屏（可擴展）等其他擴展功能，滿足環境監測行業多種不同應用。
產品功能特點：
l 可支持有線寬帶和無線網絡可互為備份，降低通信故障概率；
l 可實現工業路由功能，實現2路局域網接入和視頻數據的采集和上傳；
l 支持高級路由器功能，可實現常用VPN和內網穿透功能；
l 強大的存儲和外擴存儲功能，可保存較長歷史數據，掉電不丟失數據；
l 支持多中心通信，可同時與多個后臺服務器進行通信；
l 運行標準Linux 智能操作系統，可以開放二次開發功能；
l 支持本地網口或WiFi接入與和遠程接入方式對設備維護、管理、升級；
l 可通過WIFI接入配置設備，不需要通過專用配置工具，即可對設備進行配置；
l 可兼容采集現場其他協議的監測數據，實現與生態環境監管部門平臺聯網；
l 支持接收平臺下發指令，并可遠程控制現場自動監測設備；
l 支持?jǐn)嚯姟嗑W(wǎng)續傳和數據自動補發功能，保證數據完整性；
l 支持通過電腦登陸管理界面查看基本信息、實時數據和數據校準；
l 支持供電狀態檢測，實時了解設備供電情況；
l 支持?jǐn)?shù)據字符與視頻疊加功能，并且能夠?qū)崿F(xiàn)圖片抓拍，可選圖片可存儲在TF卡；
l 可選配備TF卡接入功能，支持大數據存儲和數據導出功能（可選配功能）；
l 支持現場接入LED屏幕顯示，也可支持平臺下發指令控制LED屏的數據顯示（LED驅動需要定制開發）；
l 可自帶液晶觸摸顯示屏，能顯示所連接監測儀表的實時數據（可選配功能）；
l 可內置高精度的GPS模塊，能夠?qū)崟r(shí)上報站點位置信息（可選配功能）。
接口類型
項目 | 內容 |
電源接口： |
標準電源 | DC 12V/1.5A |
供電范圍 | DC 9～35V |
內置電源反相保護和過壓保護。 | |
以太網接口 | 1個WAN口，1個10/100M以太網口（RJ45插座）； 或配置成2LAN，自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
TF | 可接TF存數據 |
USB | 標準USB，可接U盤存數據 |
串口 | 4個RS232和3個RS485接口，內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5、2位 校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bps |
LCD屏 | 800*480 TFT顯示屏（可選） |
應用接口 | 1路I2C接口，外接溫濕度傳感器 |
1個TTL電平串口，外接TTL電平設備 | |
8路模擬量輸入接口（12位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） | |
4路開關量輸入接口（光隔離） 邏輯0：濕節點0-3VDC 邏輯1：濕節點5-30VDC | |
4路繼電器輸出接口 最大切換電壓：30VDC/250VAC 最大切換電流：5A | |
5路受控輸出電源（3路輸出電壓值與設備供電電壓相同，默認12V；1路輸出9V,單路額定輸出電流1A；1路輸出5V,單路額定輸出電流1A；內置過流保護） | |
指示燈 | 具有PWR SYS ONLINE WIFI GPS 信號指示燈 |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
電源接口 | 工業級端子接口，內置電源反相保護和過流/過壓保護 |
接地端子 | M3螺絲接地保護端子 |
可選功能：
項目 | 內容 |
WIFI | 2.4G WIFI ,支持IEEE 802.11/b/g/n |
GPS | 支持GPS定位 |
產品特性：
描述 | 說明 |
環境條件： | |
工作溫度范圍：-40～+75oC |
相對濕度范圍：95% | 無凝結 | ||
工作功耗： | |||
待機狀態 | 251mA～357mA@12VDC | ||
通信狀態 | 305mA～412mA@12VDC | ||
抗干擾能力： | |||
抗干擾類型 | 級別 | 電壓/電流波形 | 值 |
工頻磁場 | 3 | 連續正弦波 | 30A/m |
阻尼振蕩磁場 | 3 | 連續正弦波 | 30A/m |
脈沖磁場 | 3 | 脈沖 | 100A/m |
輻射電磁場 | 3 | 80MHz~1000MHz連續波 | 10V/m |
3級，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備。 | |||
防護等級： | |||
防護等級IP30，外殼和系統安全隔離 | 特別適合工控現場應用 | ||
可靠性： | |||
平均無故障工作時間(MTBF)不低于100000h | |||
超低功耗設計，包括休眠模式、定時上下線模式 | |||
EMC各項等級指標達3級 | |||
采用NTP技術，內置RTC | |||
SIM/UIM卡接口內置15KV ESD保護 | |||
物理特性： | |||
外形尺寸：228×122.5×38.2 mm (不包括天線和安裝件) |

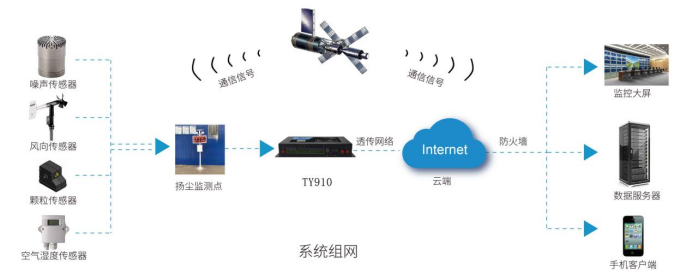

常見拓?fù)鋱D：
選型指南：
產品類型 | 無線參數 | FLASH 256MB | FLASH 1GB | WIFI | GPS | 7寸800×480液晶屏 |
TY910TDD/FDD 網關型遙測終端機 | 支持 TD-LTE 2600/2300MHz支持FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS | 可選 | 可選 | 可選 | 可選 | 可選 |
