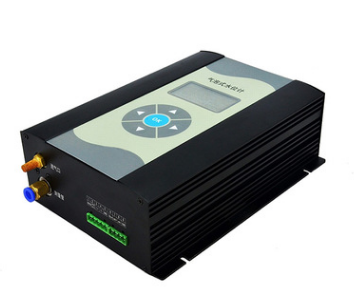

HD-BU120 氣泡式水位計
—
水利儀器儀表 - 自動化裝置
一、產品簡介
HD-BU120氣泡式水位計是高精度水位傳感器。它采用微型活塞泵作為吹氣引壓裝置，將水下測點處的靜水壓力轉換成氣體的壓強值并通過測管引至水面以上，再用壓力傳感器進行感應和處理，從而實現水位的測量。由于壓力傳感器測量的是壓縮空氣的壓強，而無需接觸被測液體，所以長期穩定性極高。
HD-BU120氣泡式水位計具有高精度、高可靠、高智能、免氣瓶、免測井、免維護、抗振動、壽命長的特點，特別適用于流動水體、大中小河流、水庫、或者水體污染嚴重和腐蝕性強的工業廢水等不便建測井或建井昂貴的場合，如：水利水文、大壩上下游、海洋、地下水水位、石油、化工、污水處理廠、城市排水泵站等監測。
二、功能特點
※ 非接觸式測量，精度高、穩定性好、維護方便；
※ 安裝便捷，無需建測井，且不受水面漂浮物的影響；
※ 具有零點自動校正和手動校正功能，可完全消除零點漂移誤差；
※ 寬電壓設計，具有反接保護、過壓過流保護和雷擊浪涌吸收能力；
※ 自動清洗功能，確保導氣管暢通；
※ 循環存儲5490條測量記錄；
※ 采用Modbus通訊協議，方便與各種數據采集設備對接。
三、技術參數
電源電壓 | 10～30VDC |
待機電流 | ≤2.8mA |
平均電流 | ≤8.6mA |
量 程 | 20-70m可選 |
分辨率 | 1mm/1cm可設 |
測量精度 | ±0.03% F.S. |
長期穩定性 | ≤±0.1% F.S.每年 |
最大水位變化率 | 1m/min |
測量間隔 | 1-60分鐘可設置，默認5分鐘 |
通訊接口 | RS485 MODBUS RTU |
測量管規格 | 內φ3/外φ8 |
測量介質 | 水（江、河、湖泊、地下水等），特殊液體可定制 |
工作溫度 | -20～65℃ |
環境濕度 | 小于95% |
四、工程案例

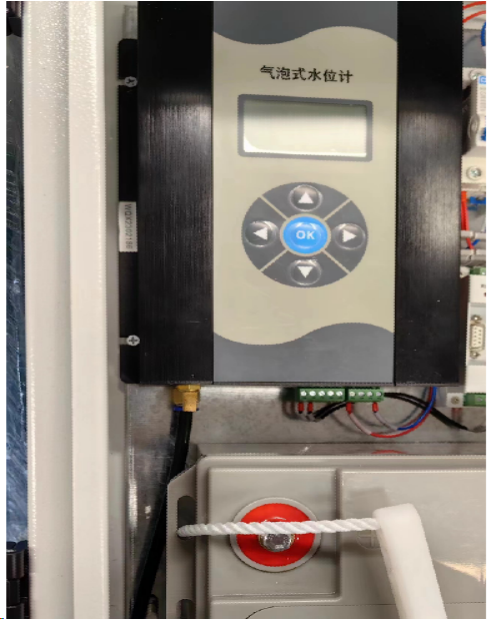

工程案例1：氣泡水位計，應用于西藏某河道水位監測項目

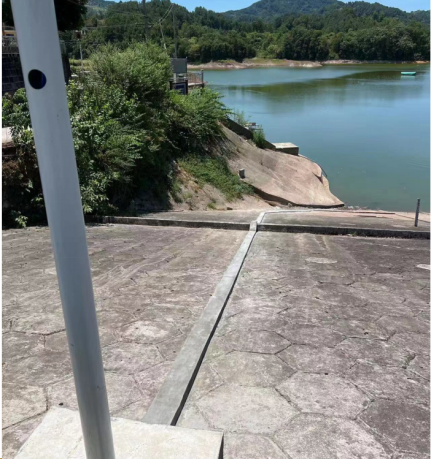

工程案例2：氣泡水位計，應用于重慶市某水庫水位監測項目
