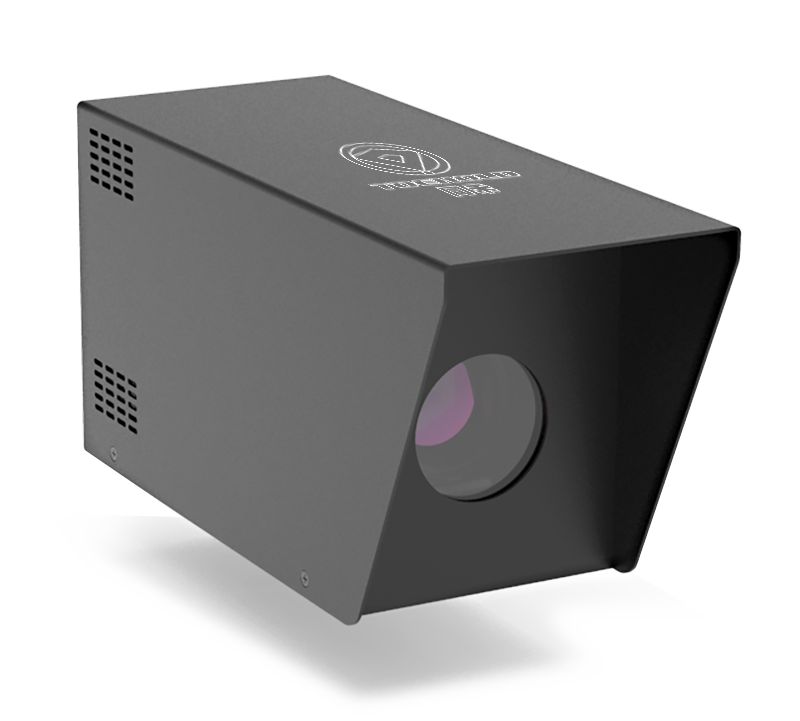

機器視覺智能測量系統
TH-ISM-ST
水庫大壩產品 - 大壩監測系統
機器視覺智能測量系統采用物聯網技術及智能災變識別算法將視頻數據轉化為變形數據，實現對各類土木工程結構物的超高精度非接觸式實時測量，達到對結構物健康狀況全天候監測的目的。
該系統由機器視覺智能測量儀、靶標、機器視覺調試APP、同感云結構物健康監測管理平臺組成。
在待測結構物上布設若干靶標，在相對結構物穩定的位置安裝機器視覺智能測量儀，機器視覺智能測量儀識別結構物上的靶標圖像，當被測結構物發生平面位移時，靶標坐標隨之變化，從而測量到被測物的水平與垂直雙向位移。并通過內置的圖像增強邊緣計算軟件將圖像轉化為二維位移數據，無線上傳至遠程在線監測云平臺，供工作人員實時了解現場結構物的健康狀況。正常模式下，測量儀僅傳輸坐標數據至云平臺，以減小流量與功耗，異常時可以在平臺上遠程查看現場圖片或視頻，或者設置自動上傳異常圖片或視頻，人工查看現場狀況。
該系統廣泛應用于大壩、邊坡、基坑、建筑物、橋梁等結構物的二維位移監測場景中。

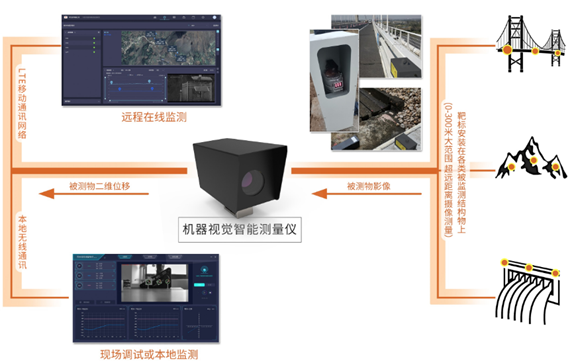

機器視覺智能測量系統示意圖

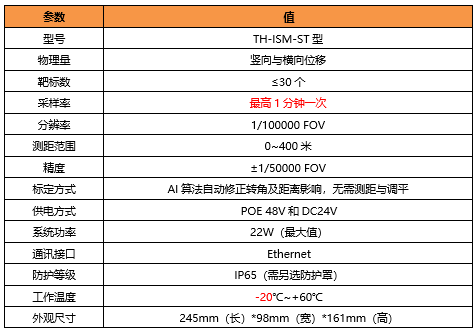

測量儀參數：

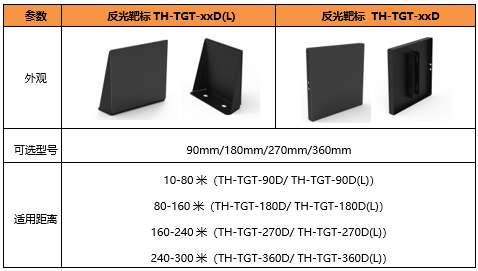

靶標參數：
