M20C北斗數據傳輸終端
—
水利儀器儀表 - 自動化裝置
1 適用范圍
本要求規定了廈門辰邁智慧科技有限公司研發的M20C 北斗數傳終端技術要求及環境試驗要求。
2 產品用途和功能

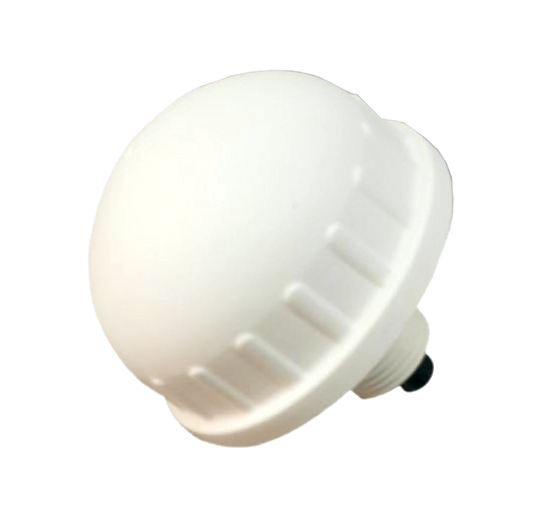

M20C型北斗數傳終端是廈門辰邁智慧科技有限公司針對船載通信和導航應用推出的一款支持北斗RDSS/RNSS功能的船載一體機。M20C北斗數傳終端內部集成了北斗多頻天線、射頻、基帶以及主控等功能單元，可實現RDSS定位、短報文通信和RNSS導航定位等功能。
M20C型北斗數傳終端體積小、功耗低，連接簡單、操作方便，可廣泛應用于衛星通信、船載導航監控，以及應急救援等領域。
3 性能指標
表3-1 M20C 北斗數傳終端主要性能指標
參數 | 性能指標 | 備注 | |
RDSS參數 | 接收信號靈敏度 | ≤-124.6dBm | 誤碼率≤1×10-5； 方位角0°～360°； 俯仰角20°～75°； |
發射ERIP | 6dBW～19dBW | 方位角0°～360°； 俯仰角20°～75°； | |
載波抑制 | ≥30dBc | ||
調制相位誤差 | ≤3° | ||
定位/通信 | 定位、通信成功率：≥95% | 無明顯干擾情況下 | |
定位精度：≤100米 | |||
鎖定時間 | 冷啟動首捕時間： ≤2 s | RDSS功能單元供電開始計時 | |
失鎖重捕時間： ≤1 s | |||
RNSS | 輸入頻點 | RNSS B1 + GPS L1 | |
數據更新率 | ≥1Hz | 默認1Hz | |
首次定位時間 | 冷啟動時間： | ≤35s | 開闊地，無明顯干擾 |
熱啟動時間： | ≤2s | ||
重捕獲時間： | ≤2s | ||
定位 精度 | 水平 | ≤5m | 開闊地 |
高程 | ≤10m | ||
測速精度 | ≤1.0m/s | ||
靈敏度 | 捕獲 | -144dBm | |
跟蹤 | -159dBm | ||
其他參數 | 工作電壓 | 7V~36V | |
串口類型 | RS232（DB9接頭） | 默認配置 | |
RS422 | 選配，需用戶提出 | ||
RS485 | |||
網口（僅支持UDP協議） | |||
串口波特率 | 4800~115200bps | 默認19200bps | |
功耗 | 待機 | ≤1.2W | 電源的供電參考要求： 19V時，輸出電流500mA以上 |
發射 | ≤5W（瞬態功耗，≤200mS） | ||
溫度 范圍 | 工作 | -25～+70℃ | （SIM卡推薦工作溫度-20～+60℃） |
存儲 | -40～+85℃ |
重量 | ≤450g | 僅為主機重量，不包括電纜線 |
4 電氣參數
M20C 北斗數傳終端工作電壓為9V~28V，待機功耗為不大于1.2W。電源的發射電流在19V供電時，要求500mA以上。
表4-1 M20C 北斗數傳終端電氣參數表
工作電壓 | 9V~28V | ||
功耗 | 待機 | ≤1.2W | 電源的供電參考要求： 19V時，輸出電流500mA以上 |
發射 | ≤5W（瞬態功耗，≤200mS） |
5 產品重量及結構尺寸
5.1 產品組成
M20C型數傳終端由主機及連接線纜組成。
6 環境適應性
M20C型數傳終端采用防水設計，工作溫度為-25~+70℃，可在室外可靠工作。
表6-1 M20C型數傳終端溫度范圍
溫度 范圍 | 工作 | -25～+70℃ | （SIM卡推薦工作溫度-20～+60℃） |
存儲 | -40～+85℃ |
7 接口說明
數傳終端接口包括：8芯防水連接器及北斗卡座。8芯連接器用于數據傳輸及一體機供電。北斗卡座用于RDSS北斗卡的安裝固定。
對外串口默認為RS232，波特率為9600~115200bps，默認波特率為19200bps。
7.1 信號連接器類型及定義
表7-1 信號連接器及接口定義
接頭類型 | ||
接頭型號 | LLT-M16 | 8芯航空插頭 |
序號 | 定義 | 描述 |
1 | VCC | 電源接口，輸入電壓范圍9V~28V。 |
2 | GND | 地 |
3 | RS232-RXD | RS232通信接口，接收數據。 |
4 | RS232-TXD | RS232通信接口，發送數據。 |
5 | RS232-GND | 信號地 |
6 | NC | 預留 |
7 | NC | 預留 |
8 | 屏蔽地 | 電纜屏蔽層接地 |
7.2 SIM卡接口
SIM卡接口用于安裝RDSS北斗卡，位于一體機設備的內部。采用抽屜式卡座的安裝方式。
